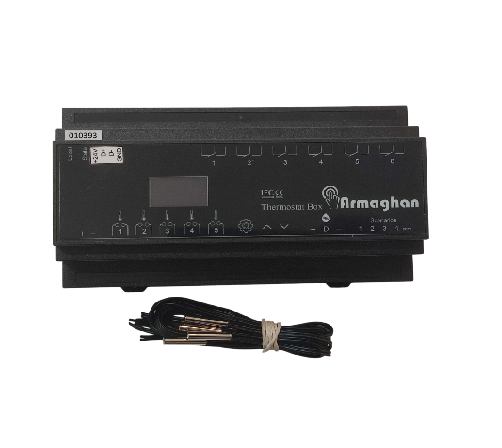

رله باکس ترموستات وای فای

دستگاه کنترل هوشمند دما هستش که برای کنترل انواع تجهیزات گرمایشی استفاده میشود .

این دستگاه دارای ماژول وای فای میباشد که با داشتن صرفا یه مودم در محل میتوانید دستگاه را راه اندازی و استفاده کنید .

دستگاه دارای ۴ مد کاری مختلف هستش

*کنترل دو فن کوئل سه دور فن

*کنترل ۵ خروجی مستقل بر اساس دمای سنس شده ۵ سنسور دمایی ورودی

*کنترل یک فن کوئل با دو شیر برقی

*کنترل موتورخانه

موتورخانه

وظیفه اصلی آن تولید آب گرم یا بخار برای سیستم های گرمایشی و سرمایشی مانند رادیاتورها، فن کویل ها و داکت اسپلیت ها است. موتورخانه همچنین مسئول تامین آب گرم مصرفی برای ساختمان است.
با کمک رله ترموستات ارمغان کنترل پمپ ها و مشعل و دمای دیگ بخار به صورت اتومات قابل کنترل است .

مود کاری چهارم کنترلر ترموستات (رله ترموستات ارمغان ) مربوط به کنترل موتورخانه میباشد که مبحث بسیار مهمی در خصوص بهینه سازی مصرف انرژی و کنترل هوشمند دما میباشد.

در ابتدا بر اساس تجربه مجری تاسیسات موتورخانه و محیطی که در آن موتورخانه اجرا شده دو نقطه کاری به شرح زیر به عنوان نمونه به دستگاه داده میشود که دستگاه بتواند یک رابطه خطی بین دمای بیرون و دما دیگ بدست بیاورد .
۱- تعیین دمای C1 که دمای محیط بیرون است و متناظر با آنH1 دمای دیگ بخار
۲- تعیین دمای C2 که دمای محیط بیرون است و متناظر با آنH2 دمای دیگ بخار

***مثال: اگر دمای محیط بیرون اول صفر درجه بود (C1)میخواهیم دمای دیگ ۸۰ درجه باشد (H1)
و اگر دمای محیط بیرون ۲۰ درجه بود (C2)میخواهیم دمای دیگ ۶۰ درجه باشد (H2)

در نتیجه دستگاه به صورت خودکار با توجه به نقاط تعریف شده معادله خط زیر را تشکیل میدهد و از این بعد دمای تنظیم دیگ را به ازای سایر دماهای بیرونی محاسبه کند(در این رابطه H دمای تنظیمی دیگ و C دمای اندازه گیری شده از محیط بیرون می باشد. )
H=-C+80
پس اگر دمای محیط بیرون ۱۵ درجه باشد، دستگاه دمای تنظیم را موتورخانه به صورت خودکار ۶۵ درجه قرار خواهد داد .(دقت شود کلیه دماها و رابطه بدست آمده صرفا مثال میباشد و با توجه نقاط تعریفی توسط کاربر نتایج ممکن است متفاوت باشد.)

سپس سه دمای p1 p2 p3 را برای دستگاه مشخص میکنیم . که مقدار تفاوت مجاز دمای اب برگشت و دمای دیگ بخار را معین میکند .
به این صورت که اگر دما اب برگشت با دمای دیگ بیشتر از میزان p اختلاف داشته باشد آنگاه پمپ روشن میشود و با سرعت بیشتری عملیات چرخش اب در مدار اتفاق می افتد تا دمای اب برگشت به دمای دیگ نزدیک شود.

مثال : فرض دمای اب برگشت اول توسط سنسور سوم که به صورت مستغرق از نوع ntc هستش روی لوله اب برگشت نصب شده و دمای ۴۰ درجه اندازه گیری شده و دمای اندازه گیری شده دیگ ۵۵ درجه باشد و پارامتر P3 10 درجه تنظیم شده باشد، آنگاه با توجه به این اختلاف دمای آب برگشت و دیگ بشتر از ۱۰ درجه است پمپ روشن میشود و رسیدن به دمای برگشت به ۴۵ درجه (با فرض ثابت ماندن دمای دیگ) پمپ خاموش خواهد شد.

نکته : به صورت دستی در اپلیکیشن امکان خاموش کردن موتورخانه با دکمه بالا سمت چپ وجود دارد و همچنین با تغییر مقدار مقدار افزوده شده به دمای مطلوب آب گرم از طریق نشانگر دایره ای، میتوانید به صورت دستی به دمای تنظیمی دیگ را اضافه یا کم کنید.

کاربرد : با استفاده از رله ترموستات ارمغان میتواند به صورت هوشمند و اتومات سیستم موتورخانه را کنترل کنید که این موضوع سبب کاهش مصرف انرژی در فصل زمستان و افزایش راندمان موتورخانه در هتل ها و پروژه های عظیم ساختمانی خواهد شد .

کاربرد :

برای کنترل هوشمند فن کوئل و داکت اسپلیت و گرمایش از کف میتونید از این دستگاه استفاده کنید .
همچینین این دستگاه برای کنترل هوشمند دمای آب استخر و دمای محیط استخر یه دستگاه کامل هستش که به تنهایی موتورخانه استخر هوشمند میکنه براتون .

سه عضو دیگر این خانواده دستگاه های هوشمند به شرح زیر است که در صورت نیاز قابلیت گسترش پذیری سیستم هوشمند که تکمیل شدن بقیه آپشن ها مثل پرده و روشنایی و دیمر و تلویرزیون هم دارد .
*رله باکس ۱۲/۱۲ ارمغان وای فای
*رله RGB هوشمند ارمغان
*هوم سنتر ir rf ارمغان
